Głośnik ze śrubką

W katalogu "Unitry" z 1978 widnieją następujące dane:

Impedancja 8 lub 15 Ω
Moc nominalna: 1,5 VA
Dolna częstotliwość graniczna: 2000Hz
Górna częstotliwość graniczna: 16000Hz
Efektywność: 88dB

GDW 6,5/1,5 parametry techniczne

Tonsil GDW 6,5/1,5 wersja 8 omowa

Głośnik łatwo rozpoznać po charakterystycznej śrubce, która służy do mechanicznego ograniczenia wychyleń membrany. Po wyregulowaniu śrubka była "plombowana" czerwoną farbą. W tamtym okresie rozwiązanie nie było żadnym dziwolągiem. Identyczne stosował np. zachodnioniemiecki "Isophon" w swoich produktach. Magnes głośnika został wykonany ze stopu alnico.

W "Stereofonii dla wszystkich" z 1973 roku A. Witort na stronie 161 podaje następujące parametry:

Impedancja przy 1000Hz: 8 lub 15 Ω
Moc: 1,5 VA
Częstotliwość rezonansowa: 2000Hz
Pasmo przenoszenia: 3000-15000Hz

Ten sam autor w "Głośnikach i zespołach głośnikowych" z 1976 roku na stronie 320 podaje następujące dane:

Impedancja znamionowa: 8 lub 15 Ω
Moc: 1,5 VA
Częstotliwość rezonansowa: 2000Hz
Górna częstotliwość graniczna: 16000Hz
Efektywność: 88dB

Komentarz: "Wysokotonowy; przy częstotliwości podziału 4000Hz może być stosowany w zespołach do 15 W".

Pomiar modułu impedancji

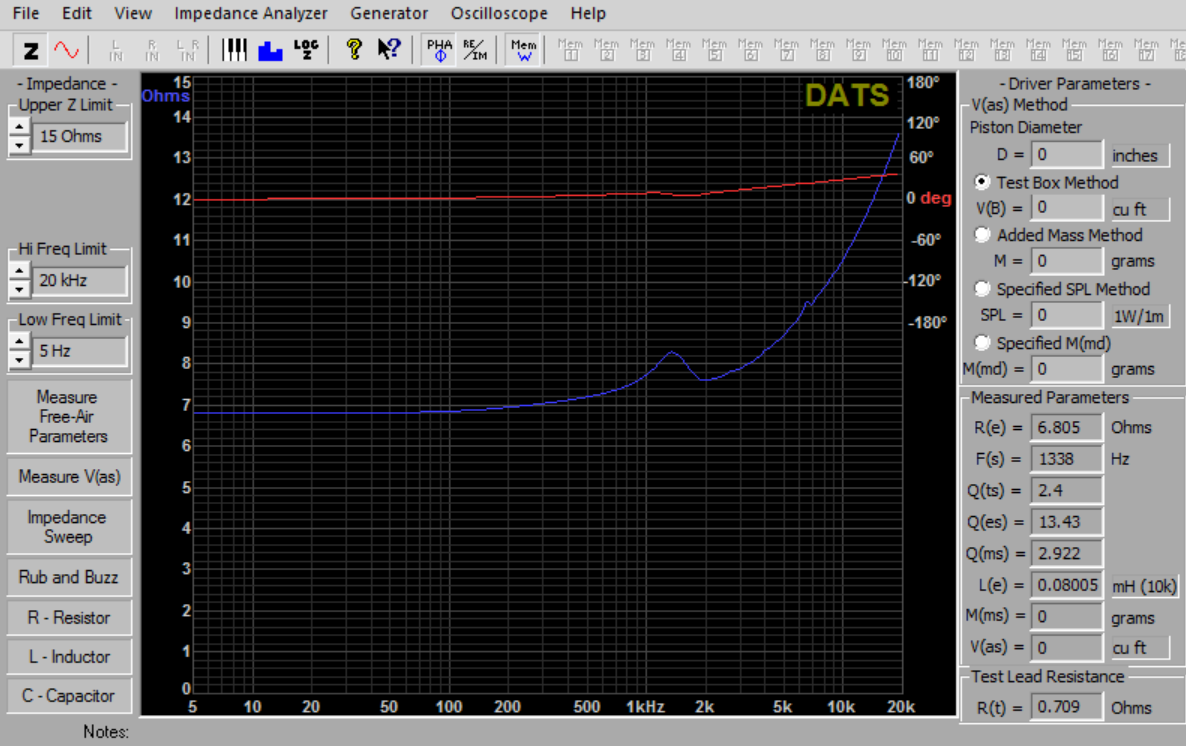

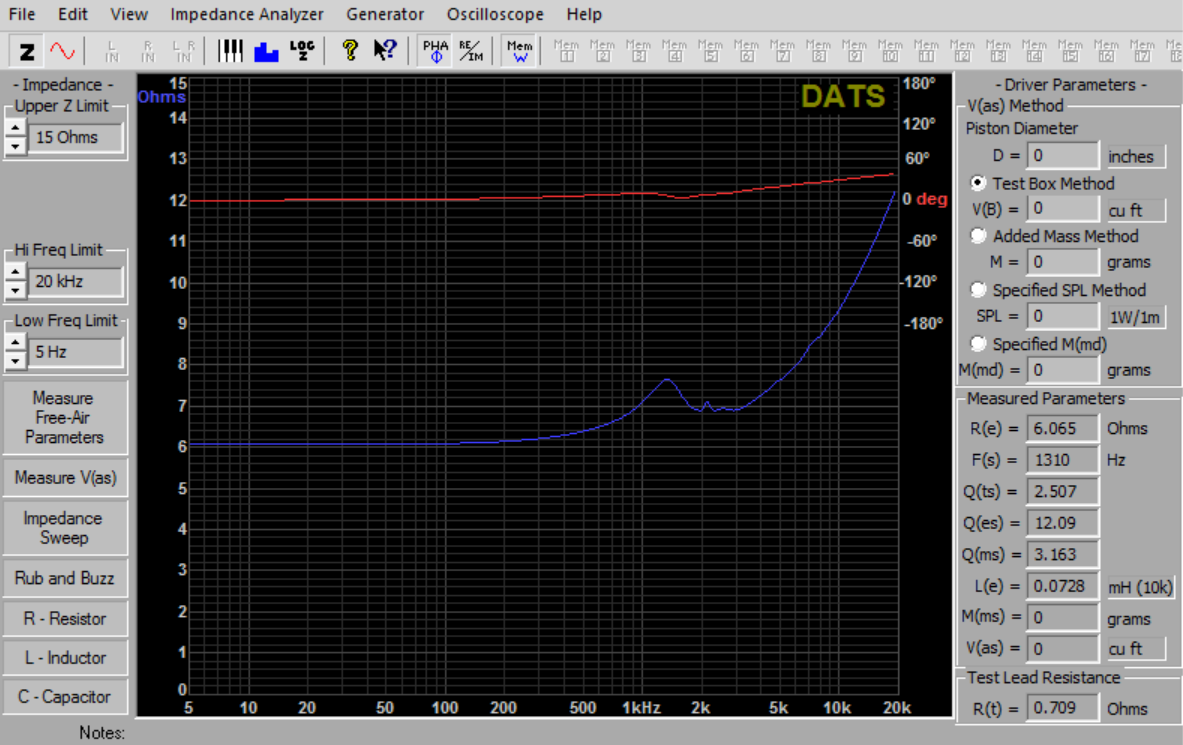

Poniżej pomiar modułu impedancji czterech głośników GDW 6,5/1,5. Wszystkie w wersji ośmioomowej. Jak widać każdy wykres jest nieco inny. Zachwyca wartość modułu impedancji dla rezonansu głośnika (pik). Nie przekracza 9 omów.
